深圳博真新音频实验室

深圳博真新音频实验室多年来一直致力于新型扬声器单元的研究及设计开发。经过多年的努力，我们已经成功研制出一系列具有完全自主知识产权和革命性突破的新型带形扬声器单元。这个系列被我们命名为CQ系列，该名称的含义是"传导片驱动的带式音膜扬声器"。该系列目前包括CQ66、CQ76、CQ76B、CQ76-H、CQ76-2H五种型号。在著名的美国音圈杂志《Voice Coil》2013年4月刊(April Issue)上有对CQ76的权威详细评测。

除CQ系列新型高音带式扬声器外，我们在低音扬声器领域也设计开发了DDQ系列新型气动式低音扬声器，这种气动式低音扬声器与传统低音扬声器相比，在相同的出声口面积条件下，其在可用平坦低频下限、失真度、功率压缩性能等方面具有明显优势！在著名的美国音圈杂志《Voice Coil》2014年7月刊(July Issue)上有该系列低音扬声器的详细介绍。该气动式低音扬声器目前有四种型号:

CQ高音特点

从纯技术领域的角度来看，CQ系列新型带式扬声器可以被定义为"高刚性带形音膜及高强度音圈组合式结构的带式扬声器"。它不光具有铝带式扬声器的良好的线状声源的特点，同时还具有铝带式扬声器所不具备的以下特点：

CQ76在主要工作频段（1500~15000Hz）以活塞振动方式工作（而铝带扬声器在此频段内则以分割振动方式工作），因而CQ76具有更佳的保真度、更低的失真及更低的可实用分频下限，其可用分频点低至1500Hz（该指标大幅度优于相同音膜尺寸的铝带式扬声器及相同音膜面积的球顶高音扬声器），从而可以轻松地与大口径低音扬声器相匹配。
CQ76的设计相比传统铝带式扬声器有本质上的不同，它的音圈及音膜采用了独特的分离式高强度设计结构，它的承载功率可以数倍于相同尺寸的铝带式扬声器及大于相同音圈尺寸的球顶高音扬声器，因而它的可靠性大幅度优于铝带式扬声器及相同音圈尺寸的球顶高音扬声器。
CQ76的高强度音膜结构在其边缘设有折环，因而不存在声短路，而铝带式扬声器在中低频段存在严重的声短路，因而CQ76拥有优异的中低频响应。

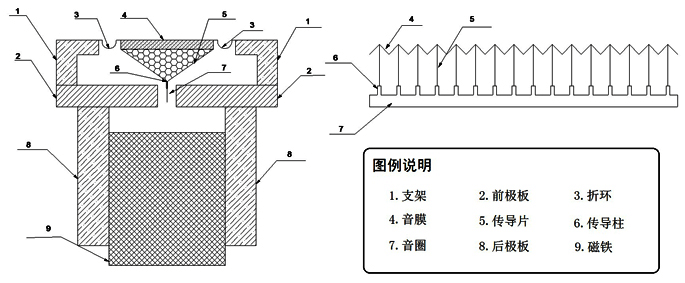

CQ结构特点

CQ高强度音圈-音膜结构

CQ带式高音的音圈-音膜（以及两者之间的联结结构）采用了创新的高强度结构设计，即使在其表面放置一个100G重的砝码，也只是产生很微小的形变，更重要的是，当撤去砝码后，CQ76的性能无任何不良影响！见下图的实验图片(点击查看大图)：

产品应用

CQ系列新型带式高音的独特设计是世界首创的，到目前为止，我们可以负责任的说世界上不存在任何一款与CQ76类似或相似设计的产品。凭借这种独特的革命性的创新设计，CQ76具有频率范围宽、响应平坦、良好的线状声源、极低的失真、低至1500Hz的可用分频点及高可靠性、大功率等诸多特点。在相同尺寸下，它的综合性能指标明显优于传统的铝带及球顶高音单元。它的同系列产品（CQ76-H及CQ76-2H）均为以CQ76作为驱动器的号角高音单元。两者在号角内设有经过特殊优化设计的相位塞，其综合性能指标（除灵敏度外）在相同尺寸下均明显优于目前世界上顶级压缩号角高音单元。

CQ76B:可以作为家用Hi-Fi系统中的中高音单元，直接应用于采用8寸或10寸低音单元的二分频系统，其可靠分频点可低至1000Hz。

CQ76:可以作为家用Hi-Fi系统中的中高音单元，直接应用于采用8寸或10寸低音单元的二分频系统，其可靠分频点可低至1500Hz。

CQ66:可以作为家用SACD Hi-Fi系统中的中-高-超高音单元，在兼具CQ76所有优点的同时，频率上限可以达到40KHz。

CQ76-H:带有相位塞和号角，具有较高的灵敏度，专门为家用电子管功放系统及专业线阵列音箱系统设计，可作为两者的中高音单元使用，其可靠分频点可低至800Hz。

CQ76-2H:带有相位塞和号角，专门为专业扩音系统设计，它具有更高的灵敏度及更大的功率，可作为中高音单元直接与15寸低音单元匹配，其可靠分频点可低至700Hz。
