DDQ10-2 新型气动式低音扬声器
2 联, 4 * 10 英寸音盆
特点:
- 独一无二的专利设计
- 多联对称驱动技术
- 频率范围: 21Hz ~ 1100Hz (-3dB)
- 灵敏度: 89dB @ 1 W / 1 m
- 额定功率: 100VA
- F0: 25Hz +/- 10%
- 阻抗: 8 Ohm
- 尺寸: 29.7 * 30 * 26 (高 * 宽 * 深 单位: 厘米)
- 面板材质: 黑色铝面板(拉丝处理)或PVC材质贴膜MDF面板
DDQ10-2 实物
SPL曲线 vs 阻抗曲线
注意：该曲线为近场测试所得（10cm，结果经过LMS幅度衰减处理），测试环境为一个容积约400L的封闭式测试箱(60cm*122cm*55cm)，实际的效果接近一个非常大障板的作用。曲线为真实所得曲线，无任何平滑处理！请尤其注意100Hz以下DDQ10-2的表现！
总谐波失真测试 比传统12寸低音对比DDQ10-2低音(测试条件: 95dB@1KHz)
点击图片可以看大图
测试软件: SoundCheck™
测试条件: 95dB@1KHz
图例说明:
紫色 曲线(灵敏度线, 左刻度, 单位 dB)
海蓝色 曲线(总谐波失真线, 右刻度, 单位 百分比)

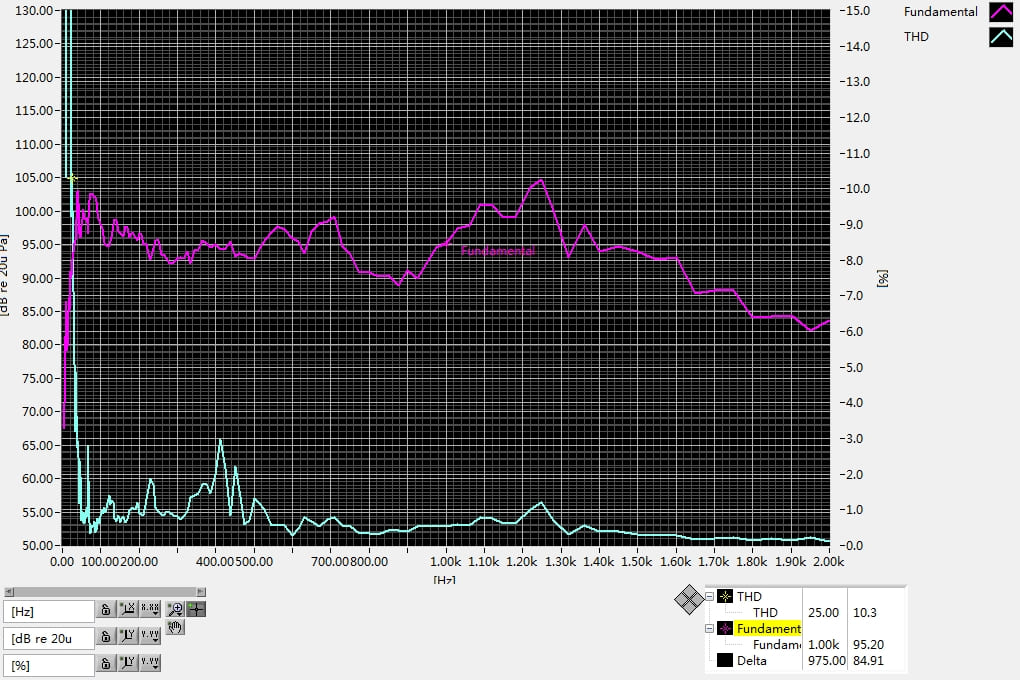

图1 12寸低音总谐波失真(THD: 10.3%@25Hz)

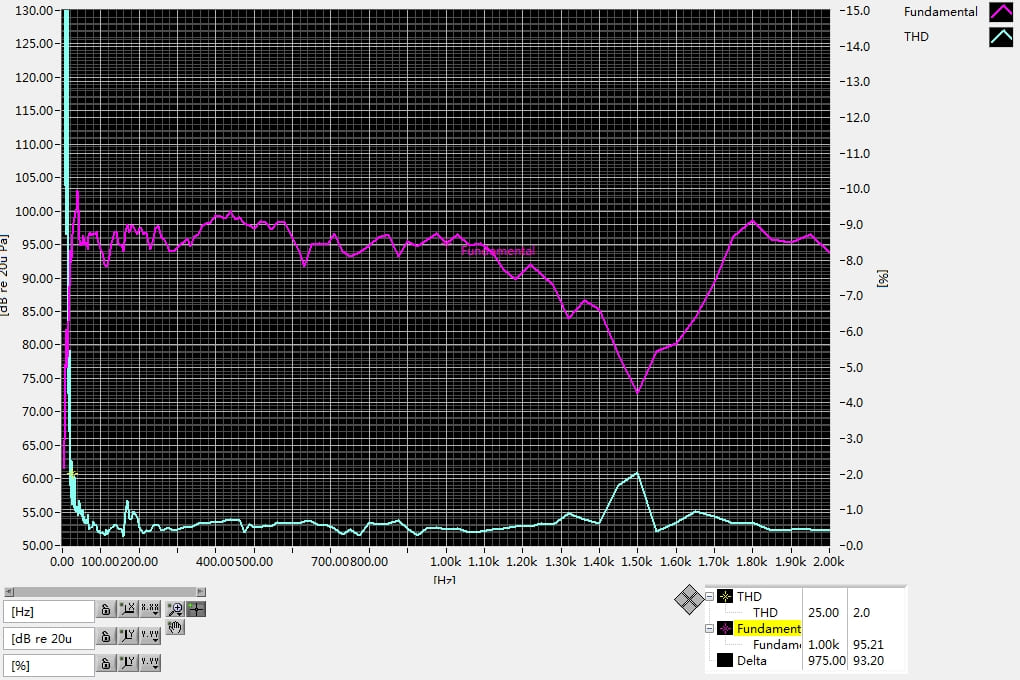

图2 DDQ10-2低音总谐波失真(THD 2%@25Hz)
各次谐波能量分布对比测试 比传统12寸低音对比DDQ10-2低音(测试条件: 95dB@1KHz)
图例说明:
红色 曲线(2次谐波, 左刻度, 单位 dB)
绿色 曲线(3次谐波, 左刻度, 单位 dB)
白色 曲线(5次谐波, 左刻度, 单位 dB)
紫色 曲线(灵敏度, 左刻度, 单位 dB)

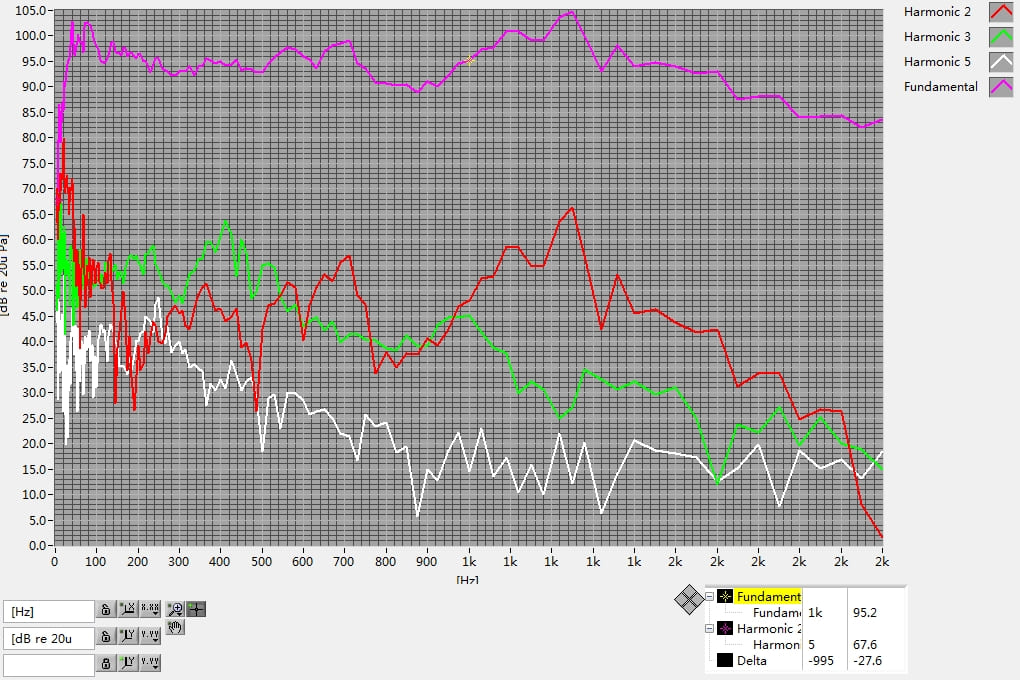

图3 12寸低音各次谐波能量分布(3次谐波在20-400Hz平均约为55dB)
图4 DDQ10-2低音各次谐波能量分布(3次谐波在20-400Hz平均约为43dB)
相关资料下载:
- 总谐波与各次谐波曲线打包下载(ZIP 格式)
- DDQ10-2 面板尺寸(CAD 格式 PDF 格式)
- DDQ安装说明书寸(PDF 格式)
